سیکل تبرید در سیستم‌های تهویه مطبوع چگونه کار می‌کند؟

سیستم‌های تهویه مطبوع امروزه نقش مهمی در ایجاد آسایش حرارتی در ساختمان‌های مسکونی، اداری و صنعتی دارند. اساس عملکرد بیشتر این سیستم‌ها بر پایه فرآیندی به نام سیکل تبرید است. در واقع بدون وجود سیکل تبرید، تولید سرما در تجهیزاتی مانند کولر گازی، داکت اسپلیت، چیلر و سیستم‌های VRF امکان‌پذیر نخواهد بود.

سیکل تبرید فرآیندی است که در آن یک ماده به نام مبرد با گردش در اجزای مختلف سیستم، گرما را از محیط داخلی جذب کرده و به محیط بیرون منتقل می‌کند. این فرآیند باعث کاهش دمای هوا در فضاهای داخلی می‌شود و شرایطی مطلوب برای زندگی یا کار فراهم می‌کند. نکته مهم این است که در این فرآیند سرما تولید نمی‌شود، بلکه گرما از محیط گرفته شده و به خارج از فضا منتقل می‌شود.

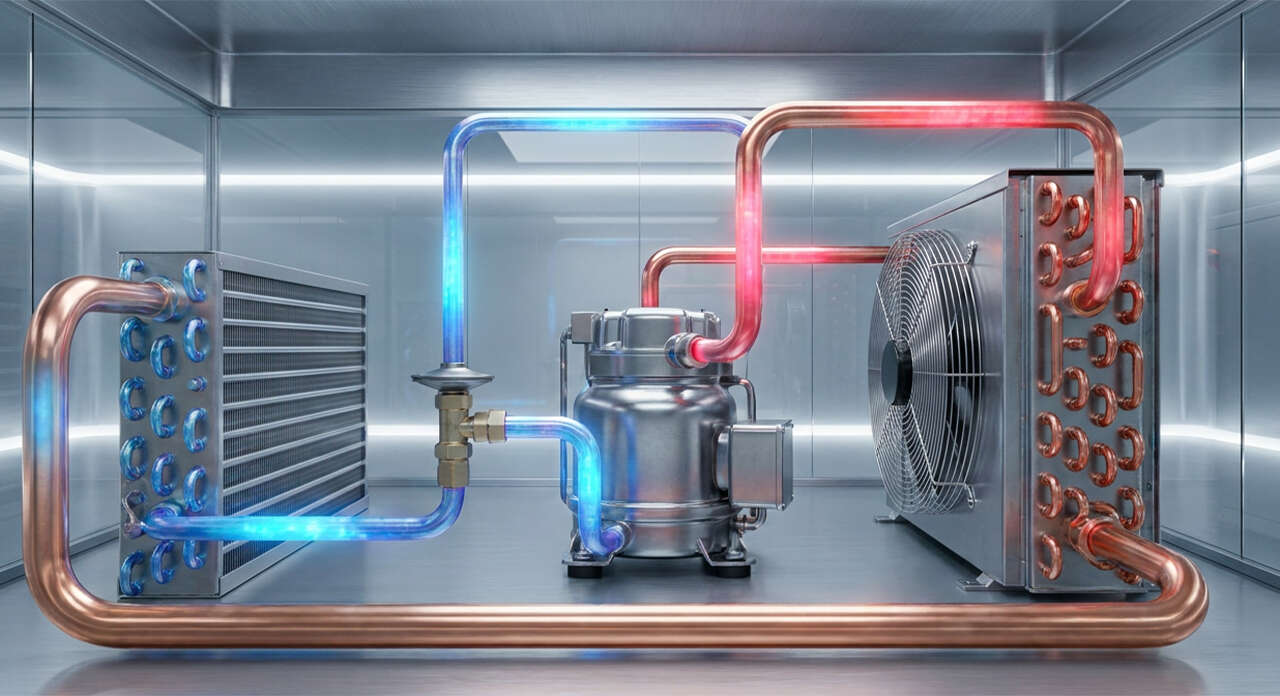

در سیستم‌های تهویه مطبوع، سیکل تبرید معمولاً از چهار جزء اصلی شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور تشکیل شده است. این اجزا با همکاری یکدیگر باعث گردش مبرد در مدار تبرید شده و فرآیند جذب و دفع حرارت را به‌صورت مداوم انجام می‌دهند.

آشنایی با نحوه عملکرد سیکل تبرید در سیستم‌های تهویه مطبوع نه‌تنها به درک بهتر عملکرد تجهیزات سرمایشی کمک می‌کند، بلکه در انتخاب، بهره‌برداری و نگهداری صحیح این سیستم‌ها نیز نقش مهمی دارد. در ادامه این مقاله، اجزای اصلی سیکل تبرید و مراحل انجام این فرآیند در سیستم‌های مختلف تهویه مطبوع را به‌طور کامل بررسی خواهیم کرد.

سیکل تبرید چیست و چه نقشی در سیستم‌های سرمایشی دارد؟

سیکل تبرید به فرآیندی گفته می‌شود که در آن یک سیال به نام مبرد با گردش در یک مدار بسته، گرما را از یک محیط جذب کرده و آن را به محیط دیگری منتقل می‌کند. هدف اصلی این فرآیند کاهش دمای فضای مورد نظر و ایجاد شرایط مطلوب برای سرمایش است. به همین دلیل، سیکل تبرید به عنوان هسته اصلی عملکرد بیشتر سیستم‌های سرمایشی شناخته می‌شود.

در سیستم‌های تهویه مطبوع مانند کولر گازی، داکت اسپلیت، چیلر و سیستم‌های VRF، سیکل تبرید وظیفه انتقال گرمای موجود در هوای داخل ساختمان به محیط بیرون را بر عهده دارد. در این فرآیند، مبرد با تغییر مداوم فشار، دما و حالت فیزیکی (از مایع به گاز و بالعکس) قادر است مقدار قابل توجهی از گرما را جذب و دفع کند. این تغییرات به کمک اجزای مختلف سیستم تبرید انجام می‌شود و باعث ایجاد سرمایش در فضای داخلی می‌گردد.

نقش اصلی سیکل تبرید در سیستم‌های سرمایشی، جذب حرارت از محیط داخلی و دفع آن در خارج از ساختمان است. زمانی که مبرد در اواپراتور تبخیر می‌شود، گرمای هوا را جذب کرده و باعث خنک شدن هوا می‌شود. سپس این گرما از طریق کمپرسور و کندانسور به بیرون منتقل می‌شود. تکرار مداوم این فرآیند باعث می‌شود دمای فضا در سطح مطلوب باقی بماند.

به طور کلی، اگر سیکل تبرید به‌درستی طراحی و اجرا شود، سیستم تهویه مطبوع می‌تواند با مصرف انرژی کمتر، راندمان بالاتر و عملکرد پایدارتر کار کند. به همین دلیل شناخت عملکرد سیکل تبرید برای مهندسان تأسیسات، تکنسین‌ها و حتی کاربران اهمیت زیادی دارد.

اجزای اصلی سیکل تبرید در سیستم‌های تهویه مطبوع

عملکرد صحیح سیکل تبرید در سیستم‌های تهویه مطبوع به هماهنگی چند جزء اصلی بستگی دارد. هر یک از این اجزا وظیفه مشخصی در تغییر فشار، دما و حالت مبرد بر عهده دارند تا فرآیند جذب و دفع حرارت به‌درستی انجام شود. در بیشتر سیستم‌های سرمایشی مانند کولر گازی، چیلر، داکت اسپلیت و سیستم‌های VRF، سیکل تبرید از چهار جزء اصلی تشکیل شده است: کمپرسور، کندانسور، شیر انبساط و اواپراتور. در ادامه با نقش هر یک از این اجزا آشنا می‌شویم.

کمپرسور (Compressor)

کمپرسور به عنوان قلب سیستم تبرید شناخته می‌شود. وظیفه اصلی کمپرسور در سیکل تبرید فشرده‌سازی مبرد و افزایش فشار و دمای آن است. مبرد پس از خروج از اواپراتور به صورت گاز با فشار پایین وارد کمپرسور می‌شود و در این بخش تحت فشار قرار گرفته و به گازی با فشار و دمای بالا تبدیل می‌شود. این افزایش فشار باعث می‌شود مبرد بتواند در مرحله بعدی حرارت جذب شده از محیط داخلی را در کندانسور به محیط بیرون منتقل کند.

کندانسور (Condenser)

کندانسور وظیفه دفع حرارت مبرد را بر عهده دارد. زمانی که مبرد با فشار و دمای بالا از کمپرسور وارد کندانسور می‌شود، گرمای خود را به هوای محیط یا آب منتقل می‌کند. در نتیجه این انتقال حرارت، مبرد به تدریج از حالت گاز به مایع تبدیل می‌شود. این فرآیند که به آن تقطیر یا چگالش گفته می‌شود، یکی از مراحل مهم در سیکل تبرید محسوب می‌شود و نقش مهمی در ادامه عملکرد سیستم دارد.

شیر انبساط (Expansion Valve)

پس از خروج مبرد مایع از کندانسور، مبرد وارد شیر انبساط می‌شود. وظیفه این قطعه در سیکل تبرید کاهش ناگهانی فشار مبرد است. با کاهش فشار، دمای مبرد نیز به طور قابل توجهی کاهش پیدا می‌کند و مبرد به صورت مخلوطی از مایع و گاز با دمای پایین وارد اواپراتور می‌شود. کنترل میزان جریان مبرد به داخل اواپراتور نیز از وظایف مهم شیر انبساط است و این موضوع تأثیر زیادی بر عملکرد و راندمان سیستم سرمایشی دارد.

اواپراتور (Evaporator)

اواپراتور بخشی از سیستم است که فرآیند اصلی تولید سرمایش در آن انجام می‌شود. مبردی که با فشار و دمای پایین وارد اواپراتور می‌شود، گرمای هوای محیط داخلی را جذب کرده و تبخیر می‌شود. این جذب حرارت باعث خنک شدن هوا می‌شود و هوای سرد توسط فن یا سیستم توزیع هوا به فضای مورد نظر منتقل می‌گردد. پس از تبخیر کامل، مبرد به صورت گاز با فشار پایین دوباره به کمپرسور بازمی‌گردد تا سیکل تبرید مجدداً تکرار شود.

نقش مبرد در عملکرد سیکل تبرید

در سیکل تبرید، مبرد نقش سیال عامل را بر عهده دارد و وظیفه اصلی آن انتقال حرارت از یک محیط به محیط دیگر است. در واقع بدون وجود مبرد، فرآیند جذب و دفع حرارت در سیستم‌های تهویه مطبوع امکان‌پذیر نخواهد بود. مبرد با گردش مداوم در مدار تبرید و تغییر حالت بین مایع و گاز، گرمای محیط داخلی را جذب کرده و آن را به بیرون منتقل می‌کند.

یکی از ویژگی‌های مهم مبردها، توانایی تبخیر در دماهای پایین و چگالش در دماهای بالاتر است. این ویژگی باعث می‌شود مبرد بتواند در اواپراتور به راحتی گرمای هوا را جذب کرده و تبخیر شود. سپس در کندانسور با از دست دادن گرما دوباره به حالت مایع تبدیل می‌شود. این تغییر حالت مداوم، اساس عملکرد سیکل تبرید در سیستم‌های سرمایشی را تشکیل می‌دهد.

مبرد در طول گردش خود در سیستم، چندین بار دچار تغییر فشار، دما و حالت فیزیکی می‌شود. در کمپرسور فشار و دمای آن افزایش پیدا می‌کند، در کندانسور گرمای خود را از دست می‌دهد و مایع می‌شود، در شیر انبساط فشار آن کاهش می‌یابد و در اواپراتور با جذب حرارت دوباره تبخیر می‌شود. این فرآیند به طور مداوم تکرار شده و باعث ایجاد سرمایش در محیط می‌گردد.

در سیستم‌های تهویه مطبوع از مبردهای مختلفی استفاده می‌شود که هر کدام ویژگی‌های خاصی دارند. مبردهایی مانند R22، R410A و R32 از رایج‌ترین سیالات مورد استفاده در کولرهای گازی و سیستم‌های سرمایشی هستند. انتخاب مبرد مناسب می‌تواند تأثیر زیادی بر راندمان انرژی، عملکرد سیستم و میزان مصرف برق داشته باشد.

به طور کلی، مبرد یکی از مهم‌ترین عناصر در عملکرد صحیح سیکل تبرید در سیستم‌های تهویه مطبوع است. اگر مقدار مبرد در سیستم کم یا زیاد باشد، عملکرد سیکل تبرید دچار اختلال شده و راندمان سیستم کاهش پیدا می‌کند. به همین دلیل کنترل شارژ مبرد و نگهداری صحیح سیستم نقش مهمی در عملکرد پایدار تجهیزات سرمایشی دارد.

سیکل تبرید در انواع سیستم‌های تهویه مطبوع

سیکل تبرید در تمام سیستم‌های سرمایشی بر پایه یک اصل مشترک عمل می‌کند؛ یعنی انتقال حرارت از محیط داخلی به بیرون ساختمان. با این حال، نحوه پیاده‌سازی این سیکل در سیستم‌های مختلف تهویه مطبوع می‌تواند متفاوت باشد. نوع تجهیزات، ظرفیت سیستم و نحوه توزیع سرما باعث می‌شود سیکل تبرید در کولر گازی، چیلر و سیستم‌های VRF با تفاوت‌هایی اجرا شود

سیکل تبرید در کولر گازی و اسپلیت

در کولرهای گازی و اسپلیت سیکل تبرید بین دو بخش اصلی یعنی یونیت داخلی (اواپراتور) و یونیت خارجی (کندانسور و کمپرسور) انجام می‌شود. مبرد پس از فشرده شدن در کمپرسور که در یونیت خارجی قرار دارد، وارد کندانسور شده و گرمای خود را به هوای بیرون منتقل می‌کند. سپس مبرد مایع از طریق لوله مسی به یونیت داخلی منتقل شده و از شیر انبساط عبور می‌کند.

در اواپراتور، مبرد با جذب گرمای هوای داخل اتاق تبخیر می‌شود و هوای خنک توسط فن به داخل فضا دمیده می‌شود. پس از این مرحله، مبرد دوباره به کمپرسور بازمی‌گردد و سیکل تبرید به صورت پیوسته تکرار می‌شود. این نوع سیستم‌ها بیشتر در ساختمان‌های مسکونی و فضاهای کوچک تا متوسط استفاده می‌شوند.

سیکل تبرید در چیلر

در سیستم‌های چیلر، سیکل تبرید برای خنک کردن آب استفاده می‌شود، نه هوا به صورت مستقیم. در این سیستم‌ها، مبرد در اواپراتور باعث کاهش دمای آب می‌شود و سپس این آب سرد از طریق پمپ‌ها به فن‌کویل‌ها یا هواسازها در بخش‌های مختلف ساختمان ارسال می‌شود.

مبرد پس از جذب گرمای آب در اواپراتور، به کمپرسور منتقل شده و مانند سایر سیستم‌های تبرید فشرده می‌شود. سپس در کندانسور گرمای خود را دفع می‌کند و دوباره از طریق شیر انبساط وارد اواپراتور می‌شود. چیلرها معمولاً در ساختمان‌های بزرگ مانند مراکز تجاری، بیمارستان‌ها، هتل‌ها و مجتمع‌های اداری مورد استفاده قرار می‌گیرند.

سیکل تبرید در سیستم وی آر اف

در سیستم‌های VRF (Variable Refrigerant Flow) نیز سیکل تبرید بر پایه گردش مبرد انجام می‌شود، اما تفاوت اصلی این سیستم در کنترل دقیق جریان مبرد و ظرفیت سرمایش است. در این سیستم‌ها یک یا چند یونیت خارجی به چندین یونیت داخلی متصل می‌شوند و میزان مبرد ارسال شده به هر یونیت داخلی بر اساس نیاز همان فضا تنظیم می‌شود.

کمپرسورهای این سیستم معمولاً از نوع اینورتر هستند و می‌توانند ظرفیت خود را متناسب با بار سرمایشی تغییر دهند. به همین دلیل سیستم VRF می‌تواند با مصرف انرژی کمتر، سرمایش یکنواخت‌تری در ساختمان ایجاد کند. استفاده از این سیستم‌ها بیشتر در ساختمان‌های اداری، هتل‌ها، مراکز خرید و پروژه‌های بزرگ رایج است.

در مجموع، اگرچه ساختار کلی سیکل تبرید در تمام این سیستم‌ها مشابه است، اما نحوه انتقال سرما و کنترل ظرفیت در هر سیستم متفاوت بوده و همین موضوع باعث می‌شود هر کدام برای کاربردهای خاصی مناسب‌تر باشند.
